Dylatacje w budownictwie to celowo projektowane szczeliny, które dzielą konstrukcję na mniejsze, niezależnie pracujące segmenty. Ich prawidłowe zastosowanie jest absolutnie kluczowe dla trwałości i bezpieczeństwa każdego obiektu, ponieważ kompensują one naturalne odkształcenia materiałów, zapobiegając niekontrolowanym pęknięciom i uszkodzeniom. W tym artykule skupimy się na precyzyjnych wytycznych dotyczących ich rozmieszczenia i wykonania, bazując na obowiązujących normach i najlepszych praktykach inżynierskich.
Dylatacje w budownictwie: kluczowe odległości i zasady projektowania dla trwałych konstrukcji
- Dylatacje to celowo projektowane szczeliny, które zapobiegają pęknięciom i uszkodzeniom konstrukcji, kompensując odkształcenia materiałów.
- Wyróżnia się dylatacje konstrukcyjne, termiczne, przeciwdrganiowe i technologiczne, każda z nich ma specyficzne zastosowanie.
- Rozstaw dylatacji zależy od materiału: dla żelbetu to 30-45 m (wg Eurokodu 2), dla betonu komórkowego 24-30 m, a dla silikatów 20-25 m.
- W posadzkach betonowych dylatacje wykonuje się co 6-12 m, a przy ogrzewaniu podłogowym pola powinny być mniejsze (do 25-30 m²).
- W domach jednorodzinnych dylatacje konstrukcyjne są rzadkie, ale niezbędne na styku części ogrzewanych z nieogrzewanymi (np. garażem) oraz przy tarasach i długich podjazdach.
- Standardowa szerokość szczeliny dylatacyjnej wynosi 20-30 mm i musi być wypełniona elastycznym materiałem.
Dlaczego dylatacje są fundamentem trwałości budynku?
Dylatacja to nic innego jak celowo zaprojektowana szczelina, która ma za zadanie podzielić konstrukcję budynku na mniejsze, niezależne segmenty. Jej kluczowe zadanie polega na przenoszeniu przewidywanych przemieszczeń i odkształceń, które nieuchronnie pojawiają się w każdym obiekcie budowlanym. Dzięki temu zapobiegamy powstawaniu niekontrolowanych pęknięć i uszkodzeń, które mogłyby zagrozić stabilności i estetyce konstrukcji.
Główne przyczyny tych odkształceń to przede wszystkim skurcz betonu w procesie wiązania i twardnienia, zmiany temperatury wpływające na rozszerzalność i kurczliwość materiałów, nierównomierne osiadanie gruntu pod fundamentami, a także drgania wywołane ruchem ulicznym czy pracą maszyn. Brak odpowiedniego zaprojektowania i wykonania dylatacji prowadzi do poważnych uszkodzeń, które mogą generować wysokie koszty napraw i obniżać wartość nieruchomości.
Czym jest dylatacja i dlaczego jest kluczowym elementem każdej konstrukcji?
Dylatacja to świadomie wprowadzona przerwa w ciągłości konstrukcji, której celem jest podział budynku na niezależnie pracujące części. Dzięki temu każda z tych części może swobodnie odkształcać się pod wpływem różnych czynników, nie przenosząc naprężeń na sąsiednie elementy. Jest to kluczowe dla trwałości i bezpieczeństwa konstrukcji, ponieważ zapobiega powstawaniu niekontrolowanych pęknięć i uszkodzeń, które mogłyby osłabić cały obiekt. Właściwe zaprojektowanie dylatacji to podstawa długowieczności i bezproblemowej eksploatacji budynku.
Skutki braku dylatacji: od pęknięć po naruszenie stabilności budynku
Ignorowanie konieczności stosowania dylatacji lub ich niewłaściwe wykonanie niesie za sobą szereg poważnych konsekwencji. Najbardziej widoczne są pęknięcia i zarysowania, które pojawiają się na ścianach, stropach czy posadzkach, często w miejscach koncentracji naprężeń. Mogą one prowadzić do uszkodzeń konstrukcyjnych, obniżając nośność i trwałość elementów. W skrajnych przypadkach brak dylatacji może skutkować naruszeniem stabilności budynku, a nawet katastrofą budowlaną. Poza aspektami bezpieczeństwa, uszkodzenia te znacząco wpływają na estetykę obiektu i generują wysokie koszty napraw, które często są znacznie wyższe niż koszt prawidłowego wykonania dylatacji na etapie budowy.
Poznaj rodzaje dylatacji i ich kluczowe funkcje
W budownictwie stosujemy kilka podstawowych rodzajów dylatacji, z których każda pełni specyficzną funkcję i jest niezbędna w innych okolicznościach. Zrozumienie ich przeznaczenia jest kluczowe dla prawidłowego projektowania i wykonawstwa.
- Dylatacje konstrukcyjne: Dzielą cały budynek na niezależne sekcje, przechodząc przez wszystkie elementy konstrukcyjne, od fundamentów po dach. Ich zadaniem jest kompensowanie ruchów wynikających z nierównomiernego osiadania gruntu, różnic w obciążeniach czy dużej rozpiętości obiektu.
- Dylatacje termiczne: Służą do kompensowania zmian objętości materiałów spowodowanych wahaniami temperatury. Są szczególnie ważne w długich elementach konstrukcyjnych, na elewacjach oraz w posadzkach narażonych na duże amplitudy temperatur.
- Dylatacje przeciwdrganiowe (akustyczne): Mają za zadanie izolować części budynku od drgań i hałasu. Stosuje się je np. w budynkach z maszynami generującymi wibracje, w pobliżu ruchliwych dróg czy torów kolejowych, a także w celu poprawy izolacyjności akustycznej między pomieszczeniami.
- Dylatacje technologiczne: Wynikają z przerw w procesie budowy, np. przy betonowaniu dużych powierzchni. Pozwalają na kontrolowane pękanie betonu w wyznaczonych miejscach, zanim powstaną niekontrolowane rysy.

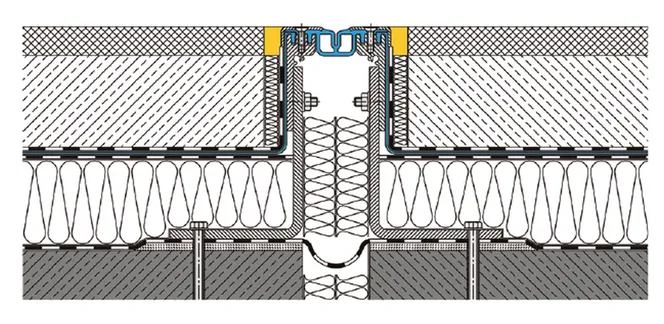

Dylatacja konstrukcyjna: fundament bezpieczeństwa dla dużych i złożonych budynków
Dylatacja konstrukcyjna to jeden z najważniejszych typów dylatacji. Jej zadaniem jest oddzielenie od siebie elementów konstrukcyjnych budynku, takich jak ławy fundamentowe, ściany czy stropy, tworząc w ten sposób niezależne segmenty. Jest to absolutnie niezbędne w sytuacjach, gdy mamy do czynienia ze zmianą sposobu posadowienia obiektu, na przykład gdy część budynku opiera się na płycie, a część na ławach. Stosujemy ją również w przypadku budynków o dużej rozpiętości, gdzie skumulowane naprężenia mogłyby prowadzić do uszkodzeń, oraz tam, gdzie występują znaczące różnice w obciążeniach poszczególnych części konstrukcji.
Dylatacja termiczna: niewidzialny strażnik chroniący przed siłami natury
Dylatacja termiczna odgrywa kluczową rolę w kompensowaniu odkształceń materiałów, które są nieuchronnym efektem zmian temperatury. Materiały budowlane, takie jak beton, stal czy cegła, rozszerzają się pod wpływem ciepła i kurczą, gdy temperatura spada. Bez odpowiednich przerw termicznych, te cykliczne ruchy mogłyby prowadzić do powstawania ogromnych naprężeń, skutkujących pęknięciami. Jest to szczególnie ważne w długich elementach konstrukcyjnych, takich jak ściany czy stropy, oraz na elewacjach, które są bezpośrednio narażone na działanie słońca i mrozu. Moim zdaniem, jest to jeden z najbardziej niedocenianych, a jednocześnie krytycznych aspektów projektowania.
Dylatacja przeciwdrganiowa i technologiczna: mniej znane, lecz równie ważne
Dylatacja przeciwdrganiowa, często nazywana również akustyczną, ma za zadanie izolować części budynku od drgań i hałasu. Stosuje się ją, aby zapobiec przenoszeniu wibracji generowanych przez maszyny, ruch uliczny czy inne źródła, chroniąc tym samym komfort użytkowników i stabilność konstrukcji w sąsiednich sekcjach. Jest to szczególnie ważne w budynkach przemysłowych, szpitalach czy obiektach zlokalizowanych w gęstej zabudowie miejskiej.
Z kolei dylatacja technologiczna wynika bezpośrednio z procesu budowy. Jest to przerwa w ciągłości elementu, celowo wprowadzona w miejscach, gdzie niemożliwe jest wykonanie elementu w całości w jednym etapie, np. podczas betonowania bardzo dużych powierzchni posadzek czy płyt fundamentowych. Pozwala ona na kontrolowane pękanie materiału w wyznaczonym miejscu, zanim naprężenia doprowadzą do niekontrolowanych rys w innych częściach konstrukcji.
Konkretne wytyczne: co ile metrów dylatacje w różnych konstrukcjach?
Przechodząc do konkretów, kluczowe jest zrozumienie, że rozstaw dylatacji zależy od wielu czynników, przede wszystkim od rodzaju materiału, typu konstrukcji oraz warunków środowiskowych. W Polsce podstawowym dokumentem, na który powołujemy się przy projektowaniu konstrukcji żelbetowych, jest norma PN-EN 1992-1-1: 2008 (Eurokod 2). Poniżej przedstawiam konkretne, liczbowe wytyczne, które pomogą Państwu w prawidłowym planowaniu.
Żelbet w świetle Eurokodu 2: jakie odległości obowiązują dla stropów i ścian?
Zgodnie z Eurokodem 2, maksymalne odległości między dylatacjami dla konstrukcji żelbetowych, które są zabezpieczone przed bezpośrednimi wpływami atmosferycznymi, wynoszą orientacyjnie od 30 do 45 metrów. Warto jednak pamiętać, że dla elementów narażonych na bezpośrednie działanie warunków zewnętrznych, takich jak słońce, mróz czy deszcz, te odległości powinny być odpowiednio mniejsze, aby skutecznie kompensować większe amplitudy zmian temperatury. Dla samych stropów, norma wskazuje na odległość rzędu 30 metrów jako typową wartość, którą należy brać pod uwagę w projektowaniu.
Mury z betonu komórkowego: jak gęsto planować przerwy, by uniknąć pęknięć?
W przypadku ścian murowanych z betonu komórkowego, zarówno zalecenia producentów, jak i praktyka budowlana wskazują na konieczność stosowania dylatacji z rozstawem wynoszącym zazwyczaj od 24 do 30 metrów. Jest to szczególnie ważne, ponieważ beton komórkowy, choć lekki i termoizolacyjny, charakteryzuje się pewną wrażliwością na naprężenia termiczne i skurczowe. Dodatkowo, przerwy dylatacyjne są niezbędne w miejscach, gdzie zmienia się wysokość budynku, a także przy połączeniu ścian z betonu komórkowego z innymi elementami konstrukcyjnymi, na przykład z ramami żelbetowymi czy innymi rodzajami muru, aby zapewnić im niezależną pracę.
Konstrukcje z silikatów: bezpieczny rozstaw dylatacji według zaleceń
Dla ścian murowanych z silikatów, które są materiałem o stabilnych parametrach, ale również podlegającym odkształceniom, zalecany maksymalny rozstaw dylatacji wynosi około 20-25 metrów. Wartości te są nieco mniejsze niż dla betonu komórkowego, co wynika z innych właściwości materiałowych i reakcji na zmiany temperatury oraz wilgotności. Pamiętajmy, że każdorazowo należy weryfikować te wartości z projektem konstrukcyjnym oraz ewentualnymi wytycznymi producenta konkretnych bloczków silikatowych.
Dylatacje w posadzkach i wylewkach: jak prawidłowo je zaplanować?
Posadzki i wylewki betonowe to elementy szczególnie narażone na skurcz i rozszerzalność termiczną, dlatego prawidłowe zaplanowanie dylatacji jest w nich absolutnie kluczowe. Niewłaściwe podejście do tego tematu może skutkować nieestetycznymi pęknięciami, a nawet uszkodzeniem całej warstwy posadzkowej. Przyjrzyjmy się szczegółowym wytycznym dla różnych typów posadzek.
Jak gęsto ciąć posadzki przemysłowe i betonowe?
W przypadku posadzek przemysłowych oraz innych dużych powierzchni betonowych, gdzie obciążenia są znaczne, a estetyka i trwałość mają priorytet, zaleca się wykonanie siatki dylatacji z rozstawem co 6-12 metrów. Oznacza to, że pojedyncze pola dylatacyjne powinny mieć powierzchnię w przedziale od 25 do 40 m². Takie zagęszczenie przerw dylatacyjnych pozwala na skuteczne kontrolowanie skurczu betonu i minimalizowanie ryzyka powstawania niekontrolowanych pęknięć, co jest niezwykle ważne w obiektach o intensywnym użytkowaniu.
Ogrzewanie podłogowe a dylatacje: jak zaplanować pola, by nie uszkodzić instalacji?
Posadzki z ogrzewaniem podłogowym wymagają szczególnej uwagi przy planowaniu dylatacji. Ze względu na zmienne temperatury i związane z nimi większe odkształcenia, pola dylatacyjne powinny być mniejsze niż w przypadku posadzek bez ogrzewania. Zazwyczaj zaleca się, aby ich powierzchnia nie przekraczała 25-30 m². Niezwykle ważne jest prawidłowe zaplanowanie tych przerw, aby nie uszkodzić instalacji grzewczej ukrytej w wylewce. Dylatacje powinny być prowadzone w taki sposób, by rurki grzewcze nie były przez nie przecinane, a w miejscach przejść przez dylatacje rurki muszą być odpowiednio zabezpieczone elastycznymi osłonami.
Dylatacje obwodowe i progowe: małe szczeliny o wielkim znaczeniu
W wylewkach podłogowych, zwłaszcza tych z ogrzewaniem podłogowym, kluczowe są również dylatacje obwodowe i progowe. Dylatacje obwodowe to szczeliny wykonywane na styku wylewki ze ścianami oraz innymi stałymi elementami konstrukcyjnymi. Pozwalają one na swobodne rozszerzanie się i kurczenie wylewki, zapobiegając przenoszeniu naprężeń na ściany. Dylatacje progowe natomiast oddzielają wylewki w sąsiadujących pomieszczeniach, zwłaszcza gdy są to pomieszczenia o różnym reżimie temperaturowym lub wilgotnościowym. Mimo swoich niewielkich rozmiarów, te szczeliny mają ogromne znaczenie dla prawidłowego funkcjonowania całej posadzki i zapobiegania jej uszkodzeniom.
Dylatacje w domu jednorodzinnym: niezbędne miejsca i zasady
Choć domy jednorodzinne są zazwyczaj mniejsze i mniej złożone konstrukcyjnie niż obiekty wielorodzinne czy przemysłowe, to i w nich dylatacje odgrywają istotną rolę. Warto wiedzieć, kiedy i gdzie są one absolutnie konieczne, aby zapewnić trwałość i bezproblemową eksploatację budynku przez lata.
Czy Twój dom potrzebuje dylatacji konstrukcyjnej? Analiza typowych projektów
W typowych projektach domów jednorodzinnych o zwartej bryle, bez znaczących różnic w obciążeniach czy posadowieniu, dylatacje konstrukcyjne całego budynku zazwyczaj nie są konieczne. Współczesne technologie budowlane i materiały pozwalają na wznoszenie jednolitych konstrukcji, które są w stanie samodzielnie przenosić naprężenia wynikające ze skurczu czy zmian temperatury. Jednakże, zawsze należy to zweryfikować z projektem konstrukcyjnym i indywidualnymi warunkami gruntowymi, aby mieć pewność co do prawidłowego rozwiązania.
Garaż, taras, podjazd krytyczne miejsca wymagające oddzielenia od bryły budynku
Mimo że dylatacje konstrukcyjne całego domu jednorodzinnego są rzadkością, istnieją miejsca, gdzie ich wykonanie jest obligatoryjne i nie podlega dyskusji. Należą do nich:
- Styk garażu z częścią mieszkalną: Garaż często jest przestrzenią nieogrzewaną lub ogrzewaną w znacznie mniejszym stopniu niż reszta domu. Różnice temperatur i wilgotności między tymi strefami wymagają dylatacji, aby zapobiec pęknięciom na styku.
- Styk tarasu z budynkiem: Tarasy są elementami zewnętrznymi, narażonymi na ekstremalne warunki atmosferyczne. Muszą być oddzielone od głównej bryły budynku dylatacją, aby ich ruchy termiczne nie wpływały na konstrukcję domu.
- Długie podjazdy i chodniki: Podobnie jak tarasy, długie podjazdy betonowe czy kostkowe powinny być dylatowane, aby kompensować zmiany objętości materiału pod wpływem temperatury i zapobiegać ich pękaniu oraz odspajaniu się od budynku.

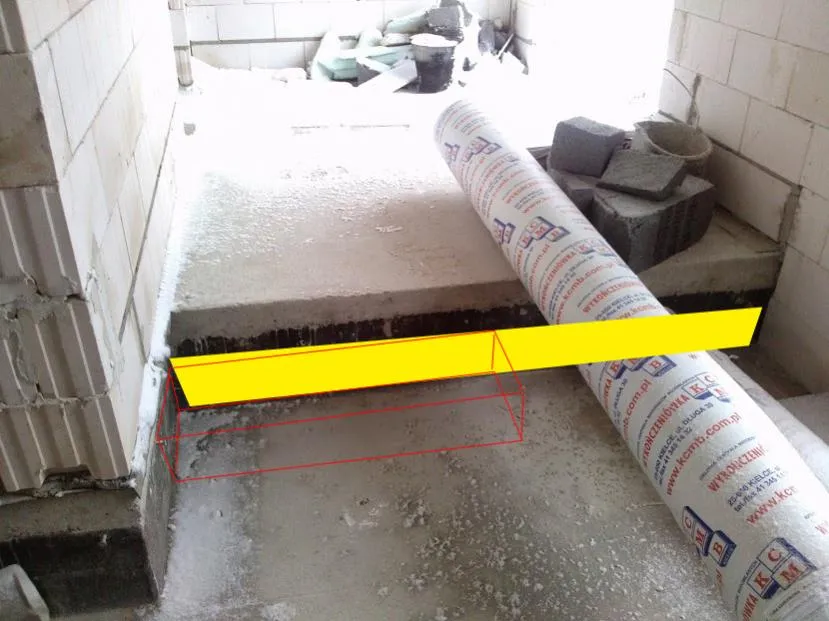

Jak poprawnie zaplanować dylatację między częścią ogrzewaną a nieogrzewaną?
Planowanie dylatacji na styku części ogrzewanej i nieogrzewanej, na przykład między domem a garażem, jest kluczowe. Ta szczelina musi przechodzić przez wszystkie warststwy konstrukcyjne od fundamentów, przez ściany, aż po posadzki i stropy. Jej zadaniem jest umożliwienie niezależnej pracy obu części budynku, które będą poddawane różnym temperaturom i wilgotności. W budynkach nieogrzewanych, gdzie wahania temperatury są znacznie większe, dylatacje termiczne powinny być rozmieszczone gęściej, aby skuteczniej radzić sobie z większymi odkształceniami. Pamiętajmy, że prawidłowe wykonanie tej dylatacji to inwestycja w trwałość i komfort użytkowania.
Jak prawidłowo wykonać i wypełnić szczelinę dylatacyjną?
Samo zaprojektowanie dylatacji to dopiero połowa sukcesu. Równie istotne jest jej prawidłowe wykonanie i wypełnienie, które zapewni jej funkcjonalność przez lata. Niewłaściwie wykonana szczelina dylatacyjna może być źródłem problemów, zamiast je rozwiązywać. Przyjrzyjmy się praktycznym aspektom.
Jaka powinna być szerokość szczeliny dylatacyjnej?
Standardowa szerokość szczeliny dylatacyjnej, która jest stosowana w większości konstrukcji, najczęściej wynosi od 20 do 30 mm. Ta wartość jest optymalna, aby zapewnić wystarczającą przestrzeń dla swobodnych ruchów konstrukcji, jednocześnie umożliwiając skuteczne i estetyczne wypełnienie. Wartości te mogą się różnić w zależności od specyfiki projektu i przewidywanych ruchów, jednak podane widełki są dobrym punktem wyjścia.

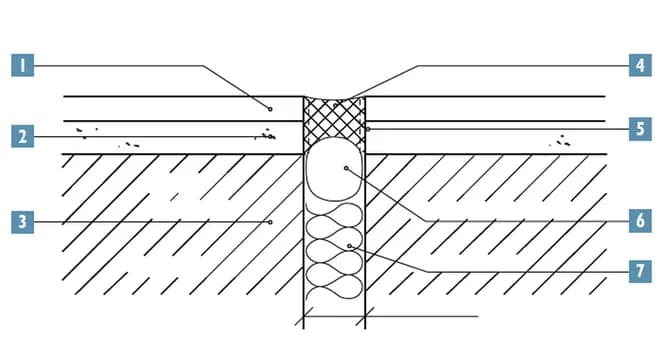

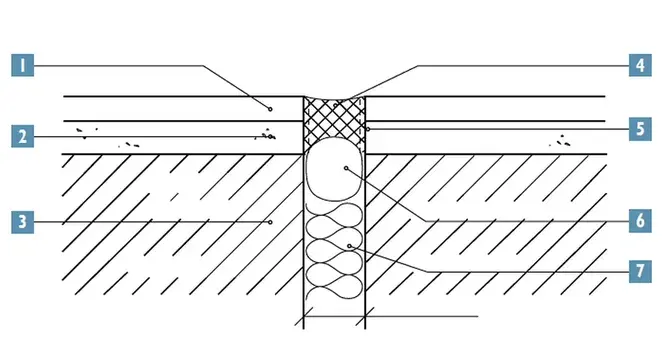

Czym wypełnić dylatację? Przegląd materiałów: od sznurów po profile systemowe
Szczelina dylatacyjna musi być odpowiednio wypełniona elastycznym materiałem, który będzie w stanie pracować razem z konstrukcją, nie krusząc się ani nie tracąc swoich właściwości. Do najczęściej stosowanych materiałów należą specjalne profile dylatacyjne, wykonane z tworzyw sztucznych, gumy lub metali, które są dostosowane do konkretnego zastosowania (np. posadzki, ściany, elewacje). Popularne są również sznury dylatacyjne z pianki polietylenowej, które służą jako podkład pod masę uszczelniającą, kontrolując jej głębokość i zapewniając prawidłowe przyleganie. Całość zazwyczaj uszczelnia się elastycznymi masami uszczelniającymi (np. silikonowymi, poliuretanowymi), które zapewniają szczelność i estetykę, chroniąc szczelinę przed wodą i brudem.
Przeczytaj również: Podatek od nieruchomości dla rolnika: Czy dom jest zwolniony?
Najczęstsze błędy wykonawcze i jak ich unikać praktyczna checklista
Aby dylatacja spełniała swoją funkcję, należy unikać typowych błędów wykonawczych. Przede wszystkim, niewłaściwy rozstaw dylatacji to prosta droga do pęknięć. Zawsze należy ściśle przestrzegać projektu. Kolejnym błędem jest brak wypełnienia lub użycie nieodpowiednich materiałów, które nie są elastyczne lub nie są przeznaczone do pracy w danych warunkach. Pamiętajmy, że wypełnienie musi być trwałe i odporne na czynniki zewnętrzne. Ważne jest również, aby dylatacje były wykonywane w sposób ciągły, przechodząc przez wszystkie warstwy, a nie tylko powierzchniowo. Regularna kontrola na etapie wykonawstwa to najlepsza praktyka, aby zapewnić trwałość i funkcjonalność dylatacji.
