Poziom zero budynku: Poradnik, jak uniknąć kosztownych błędów

Ten artykuł to kompleksowy poradnik, który krok po kroku wyjaśnia proces wyznaczania "poziomu zero" budynku w Polsce. Dowiesz się, dlaczego ten etap jest kluczowy dla całej budowy, kto jest odpowiedzialny za jego prawidłowe wykonanie i jak uniknąć kosztownych błędów, zapewniając stabilny fundament dla Twojego domu.

Poziom zero: Klucz do stabilnej i zgodnej z prawem budowy

W świecie budownictwa istnieje wiele terminów, które dla laika mogą brzmieć enigmatycznie, a jednocześnie są absolutnie fundamentalne dla powodzenia całej inwestycji. Jednym z nich jest "poziom zero". W polskiej praktyce budowlanej to nic innego jak kluczowy punkt odniesienia dla wszystkich prac wysokościowych na budowie, oznaczany w projekcie jako ±0,00. Najczęściej jest to poziom gotowej posadzki parteru. Jego wysokość nie jest przypadkowa jest ściśle określona w projekcie budowlanym i musi być zgodna z miejscowym planem zagospodarowania przestrzennego (MPZP) lub decyzją o warunkach zabudowy (WZ).

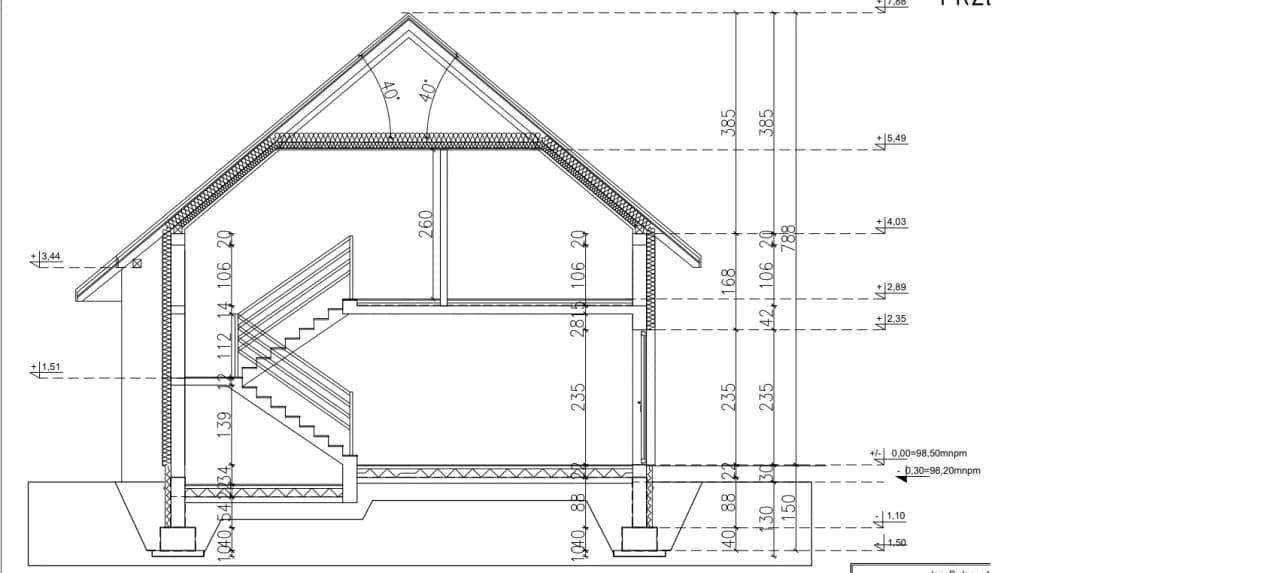

Czym dokładnie jest "poziom zero" i co oznacza symbol ±0, 00 w projekcie?

Symbol ±0,00 w projekcie budowlanym to znacznie więcej niż tylko cyfra. To absolutnie kluczowy punkt odniesienia dla wszystkich prac wysokościowych, które będą realizowane na Twojej budowie. Jak już wspomniałam, w większości przypadków „poziom zero” oznacza poziom gotowej posadzki parteru. Od tego punktu odmierza się wszystkie inne wysokości w budynku zarówno te w górę (np. wysokość stropów, dachu), jak i w dół (np. głębokość fundamentów, posadowienie piwnicy). Jego precyzyjne ustalenie na etapie projektowania i przeniesienie na grunt jest gwarancją, że Twój dom będzie stał dokładnie tak, jak zaplanowano i zgodnie z obowiązującymi przepisami.

Błąd na starcie, czyli kosztowne konsekwencje złego wyznaczenia poziomu zero

Niestety, nawet drobny błąd w wyznaczeniu poziomu zero może mieć dalekosiężne i niezwykle kosztowne konsekwencje dla całej inwestycji. Z mojego doświadczenia wiem, że oszczędności na tym etapie to pozorne oszczędności. Oto najważniejsze problemy, które mogą wyniknąć z nieprawidłowego tyczenia poziomu zero:

• Niewłaściwe posadowienie budynku względem terenu: Jeśli poziom zero zostanie wyznaczony zbyt nisko, budynek może być narażony na zalewanie przez wody opadowe. Z kolei zbyt wysokie posadowienie może generować problemy z dostępem do budynku i zwiększać koszty budowy podjazdów czy schodów.
• Problemy z wykonaniem spadków dla kanalizacji: Odpowiednie spadki rur kanalizacyjnych są kluczowe dla prawidłowego odprowadzania ścieków. Błędny poziom zero może uniemożliwić ich prawidłowe wykonanie, co skutkuje poważnymi problemami hydraulicznymi w przyszłości.
• Niezgodność z pozwoleniem na budowę: Każdy projekt budowlany jest zatwierdzany z konkretnymi parametrami, w tym wysokością budynku. Odstępstwa od projektu w zakresie poziomu zero mogą być traktowane jako istotne odstępstwa, co grozi problemami z odbiorem budynku, a nawet koniecznością uzyskania nowego pozwolenia na budowę.
• Problemy z wilgocią i osiadaniem budynku: Niewłaściwe posadowienie może prowadzić do zawilgocenia ścian fundamentowych i piwnic, a w skrajnych przypadkach nawet do nierównomiernego osiadania konstrukcji, co zagraża jej stabilności.

Jak "poziom zero" ma się do poziomu drogi i otoczenia działki?

Ważne jest, aby zrozumieć, że "poziom zero" budynku nie jest tożsamy z poziomem gruntu czy drogi dojazdowej. Zazwyczaj jest on ustalany na wysokości kilkudziesięciu centymetrów nad poziomem otaczającego terenu. Rekomenduje się, aby było to od 30 do 50 cm. Dlaczego? Głównie po to, aby skutecznie chronić budynek przed wodami opadowymi, śniegiem i wilgocią z gruntu. Taka różnica wysokości minimalizuje ryzyko zalewania i zawilgocenia ścian fundamentowych. Oczywiście, ostateczna wysokość posadowienia budynku, a co za tym idzie poziom zero, zawsze wynika z zatwierdzonego projektu budowlanego, który uwzględnia ukształtowanie terenu, warunki gruntowe i przepisy lokalne.

Geodeta i poziom zero: Kto odpowiada za precyzję na Twojej budowie?

Kiedy mówimy o precyzji na budowie, szczególnie w kontekście wyznaczania kluczowych punktów odniesienia, na myśl od razu przychodzi jedna profesja: geodeta. To właśnie on jest niekwestionowanym ekspertem i jedyną osobą uprawnioną do wyznaczenia poziomu zero na Twojej działce. Jego rola jest absolutnie fundamentalna dla zapewnienia zgodności budowy z projektem i prawem.

Dlaczego samodzielne próby "na oko" to prosta droga do katastrofy budowlanej?

Wielu inwestorów, chcąc zaoszczędzić, zastanawia się, czy nie dałoby się wyznaczyć poziomu zero "na oko" lub z pomocą ekipy budowlanej. Odpowiedź jest jedna: absolutnie nie! Wyznaczenie poziomu zero to zadanie wyłącznie dla uprawnionego geodety. Dlaczego? Ponieważ geodeta dysponuje specjalistycznym sprzętem (niwelatorami, tachimetrami) i wiedzą, które pozwalają na precyzyjne przeniesienie wysokości z projektu na grunt z dokładnością do milimetrów. Co więcej, geodeta nie ustala poziomu dowolnie, lecz przenosi wysokość z projektu, bazując na państwowej osnowie geodezyjnej. Samodzielne próby są niedopuszczalne, a błędy mogą prowadzić do poważnych konsekwencji prawnych (problemy z odbiorem, kary) i technicznych (konstrukcyjnych, funkcjonalnych), które w efekcie będą kosztować znacznie więcej niż honorarium geodety.

Najlepszy moment na wezwanie geodety kluczowy krok przed startem wykopów

Zastanawiasz się, kiedy dokładnie wezwać geodetę do wyznaczenia poziomu zero? Optymalny moment to czas po uzyskaniu prawomocnego pozwolenia na budowę i po wstępnym przygotowaniu terenu pod budowę. Mam na myśli wyrównanie działki, usunięcie humusu (wierzchniej warstwy ziemi urodzajnej) oraz ewentualne usunięcie przeszkód. Geodeta powinien pojawić się na placu budowy tuż przed rozpoczęciem prac ziemnych i fundamentowych. To kluczowe, ponieważ jego precyzyjne tyczenie stanowi podstawę dla operatora koparki i ekipy wykonującej fundamenty. Bez tego etapu, wszelkie dalsze prace będą obarczone ryzykiem błędu.

Jakie dokumenty musisz przygotować dla geodety przed jego wizytą?

Aby geodeta mógł sprawnie i prawidłowo wykonać swoje zadanie, potrzebuje od Ciebie kilku kluczowych dokumentów. Przygotuj je wcześniej, a zaoszczędzisz czas i unikniesz niepotrzebnych opóźnień. Oto lista niezbędnych pozycji:

• Projekt budowlany: To absolutna podstawa. Geodeta musi mieć dostęp do części architektoniczno-budowlanej projektu, w której określone są rzuty fundamentów, rzuty poszczególnych kondygnacji, przekroje budynku oraz oczywiście, precyzyjnie wyznaczony poziom zero (±0,00).
• Wypis z miejscowego planu zagospodarowania przestrzennego (MPZP) lub decyzja o warunkach zabudowy (WZ): Te dokumenty zawierają kluczowe informacje dotyczące dopuszczalnej wysokości zabudowy, linii zabudowy oraz innych parametrów, które geodeta musi uwzględnić, aby upewnić się, że budynek zostanie posadowiony zgodnie z lokalnymi przepisami.

Upewnij się, że wszystkie dokumenty są aktualne i kompletne. To ułatwi pracę geodecie i przyspieszy cały proces.

Krok po kroku: Jak geodeta wyznacza poziom zero na Twojej działce?

1. Krok 1: Analiza projektu i odnalezienie punktu odniesienia (repera)

   Praca geodety rozpoczyna się od gruntownej analizy dostarczonego projektu budowlanego. To na jego podstawie geodeta poznaje wszystkie kluczowe wymiary i wysokości. Następnie, na działce, geodeta musi znaleźć lub założyć punkt wysokościowy, czyli tak zwany reper. Reper to stały punkt odniesienia, którego wysokość jest znana i niezmienna może to być istniejący punkt osnowy geodezyjnej (np. betonowy słupek z metalowym bolcem) lub punkt założony przez samego geodetę (tzw. reper roboczy), który będzie służył jako baza do wszystkich pomiarów wysokościowych na budowie.

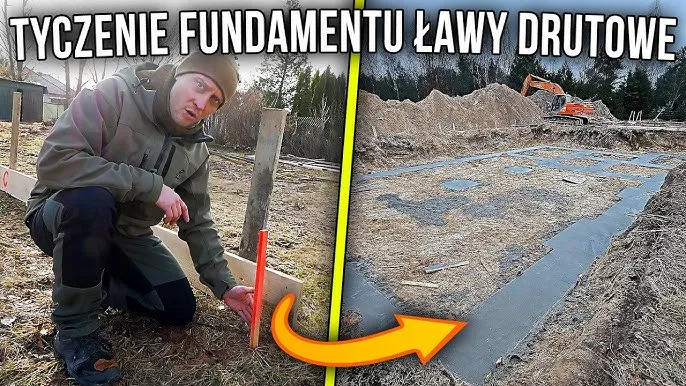

2. Krok 2: Budowa ław drutowych tymczasowej "mapy" dla Twojego domu

   Po ustaleniu repera, kolejnym krokiem jest budowa ław drutowych, często nazywanych też ławami sznurowymi lub ciesielskimi. Są to tymczasowe konstrukcje drewniane, składające się z wbitych w ziemię palików i przybitych do nich desek. Ławy te są ustawiane poza obrysem przyszłych fundamentów, w odległości około 1-2 metrów od nich, tak aby nie przeszkadzały w pracach ziemnych. Ich rola jest nieoceniona stanowią one swego rodzaju trójwymiarową "mapę" dla Twojego domu, na której geodeta precyzyjnie zaznaczy wszystkie kluczowe punkty i linie.

3. Krok 3: Przeniesienie wysokości i osi budynku na ławy ciesielskie

   To jest serce pracy geodety. Korzystając z repera oraz specjalistycznego sprzętu (np. niwelatora), geodeta precyzyjnie przenosi właściwą wysokość poziomu zero (±0,00) na ławy ciesielskie. Na deskach ław zaznacza się poziomą linię, która będzie reprezentować poziom zero. Równocześnie, geodeta wyznacza i zaznacza na ławach osie budynku linie, które dokładnie odzwierciedlają położenie ścian nośnych i fundamentów. Wszystkie te oznaczenia są naniesione w sposób czytelny i trwały, tak aby ekipa budowlana mogła bezbłędnie z nich korzystać.

4. Krok 4: Jak czytać oznaczenia geodety i co one oznaczają dla ekipy budowlanej?

   Po zakończeniu pracy geodety, na ławach drutowych znajdziesz szereg oznaczeń. Najważniejsze z nich to: linie osiowe (często zaznaczone nacięciami w deskach i naciągniętymi sznurkami), które wyznaczają obrys fundamentów, oraz linie wysokościowe, które wskazują precyzyjny poziom zero. Ekipa budowlana korzysta z tych oznaczeń, naciągając sznurki wzdłuż osi, co pozwala na dokładne wyznaczenie miejsca wykopów pod fundamenty. Linia poziomu zero jest z kolei punktem odniesienia do kontrolowania głębokości wykopów i wysokości wylewania ław fundamentowych. Dzięki temu, każdy element konstrukcji jest wykonywany z milimetrową precyzją, zgodnie z projektem.

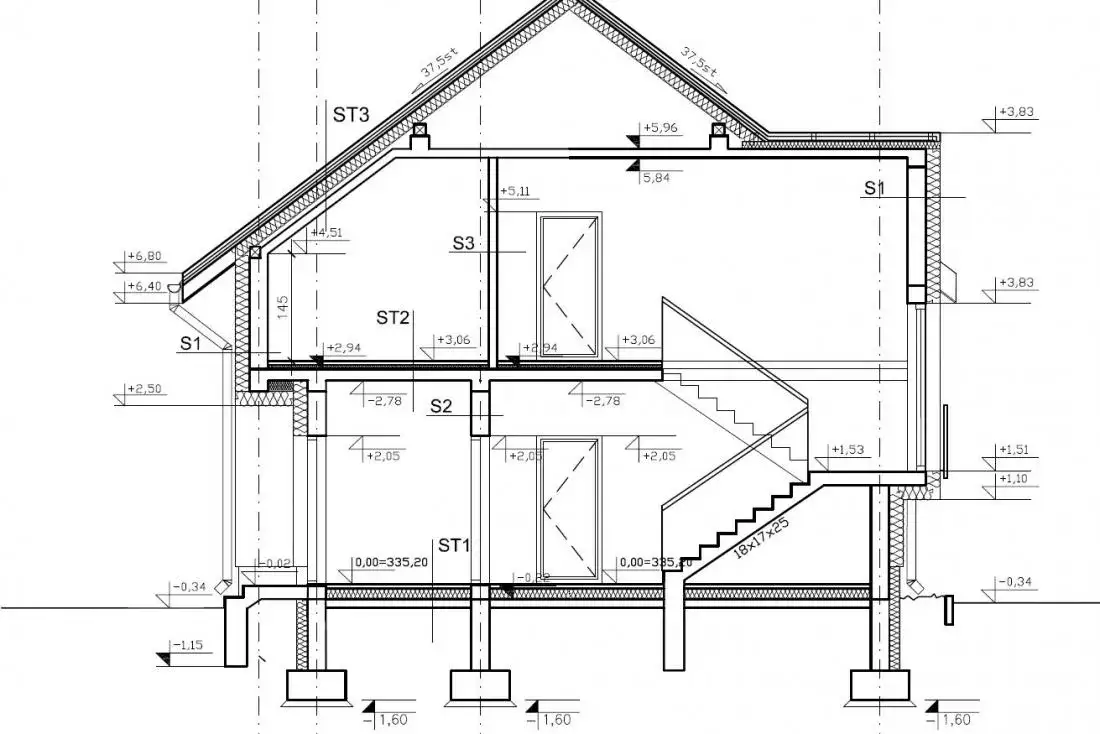

Poziom zero a gotowa podłoga: Rozwiewamy wątpliwości

Często spotykam się z pytaniem, czy "poziom zero" to dokładnie to samo, co poziom, na którym będą leżeć panele czy płytki w gotowym domu. To bardzo ważne rozróżnienie, które warto wyjaśnić, aby uniknąć nieporozumień i błędów wykonawczych.

Czy "poziom zero" to zawsze poziom Twoich przyszłych paneli i płytek? Jak grubość izolacji, wylewek i ogrzewania podłogowego wpływa na ostateczną wysokość?

Tak, w zdecydowanej większości projektów budowlanych "poziom zero" (±0,00) oznacza poziom gotowej posadzki parteru. Ale uwaga jest to ostateczny poziom wykończonej podłogi, czyli ten, po którym będziesz chodzić. Oznacza to, że wszystkie warstwy konstrukcyjne posadzki muszą zmieścić się poniżej tego poziomu. Mam tu na myśli:

• izolację przeciwwilgociową,
• izolację termiczną (styropian, wełna mineralna),
• instalacje (np. ogrzewanie podłogowe),
• warstwy wyrównawcze (np. chudy beton),
• wylewki właściwe (jastrych),
• oraz oczywiście, samą warstwę wykończeniową (panele, płytki, parkiet).

Grubość tych wszystkich warstw jest kluczowa i musi być precyzyjnie zaplanowana w projekcie. Jeśli ekipa budowlana nie uwzględni ich grubości, zaczynając prace od poziomu zero, może się okazać, że gotowa podłoga będzie znacznie wyżej niż projektowano, co może skutkować problemami z wysokością pomieszczeń, drzwiami czy oknami. Dlatego tak ważne jest, aby wykonawcy dokładnie rozumieli, że poziom zero to górna płaszczyzna wykończonej podłogi, a wszystkie warstwy pod nią muszą być odpowiednio "zagłębione".

Współpraca z geodetą i odbiór prac: Twoja kontrola nad precyzją

Pamiętaj, że jako inwestor masz prawo i obowiązek aktywnie uczestniczyć w procesie budowy, a współpraca z geodetą to nie tylko zlecenie usługi, ale także weryfikacja jej prawidłowości. Twoja kontrola nad tym kluczowym etapem jest niezwykle ważna.

Jak zweryfikować uprawnienia i doświadczenie geodety?

Zanim zdecydujesz się na współpracę z konkretnym geodetą, zawsze zweryfikuj jego uprawnienia i doświadczenie. To dla Twojego bezpieczeństwa i pewności, że praca zostanie wykonana profesjonalnie. W Polsce możesz to zrobić, sprawdzając wpis geodety w Centralnym Rejestrze Osób Posiadających Uprawnienia Zawodowe w Dziedzinie Geodezji i Kartografii, prowadzonym przez Głównego Geodetę Kraju. Wystarczy podać imię i nazwisko geodety, aby upewnić się, że posiada on niezbędne kwalifikacje do wykonywania pomiarów geodezyjnych. Warto również poprosić o referencje lub zapoznać się z opiniami innych klientów.

Dziennik budowy i szkic z tyczenia dlaczego te dokumenty są Twoją polisą bezpieczeństwa?

Po zakończeniu prac geodezyjnych, geodeta ma obowiązek dokonać wpisu w dzienniku budowy, potwierdzającego wykonanie tyczenia geodezyjnego obiektu budowlanego, w tym wyznaczenia poziomu zero. Dodatkowo, sporządza on szkic z tyczenia, który jest częścią dokumentacji powykonawczej. Te dokumenty są Twoją polisą bezpieczeństwa. Potwierdzają one, że obiekt został usytuowany zgodnie z projektem i obowiązującymi przepisami. W razie jakichkolwiek wątpliwości czy sporów w przyszłości, to właśnie te wpisy i szkice będą stanowić kluczowy dowód na prawidłowość wykonania tego etapu budowy. Zawsze upewnij się, że wpis w dzienniku budowy jest kompletny i czytelny, a szkic z tyczenia został Ci przekazany.

Przeczytaj również: Jak budynek staje się zabytkiem? Prawo, procedury i Twoje prawa

Co sprawdzić po zakończeniu pracy geodety, zanim na plac wjedzie koparka?

Zanim pozwolisz na wjazd koparki i rozpoczęcie prac ziemnych, poświęć chwilę na wizualną weryfikację pracy geodety. To Twój ostatni moment na wychwycenie ewentualnych nieprawidłowości. Oto, co warto sprawdzić:

• Czytelność oznaczeń: Upewnij się, że linie osiowe i poziom zero na ławach drutowych są wyraźne, trwałe i zrozumiałe dla ekipy budowlanej.
• Zgodność z projektem (wizualna ocena): Spójrz na wytyczony obrys budynku i spróbuj ocenić, czy jego położenie na działce, a także wysokość poziomu zero, wydają się być zgodne z tym, co widnieje w projekcie. Oczywiście, nie jesteś w stanie zweryfikować milimetrowej precyzji, ale możesz wychwycić rażące błędy.
• Obecność wszystkich wymaganych oznaczeń: Sprawdź, czy geodeta zaznaczył wszystkie osie i punkty wysokościowe, które są niezbędne do dalszych prac.

Jeśli masz jakiekolwiek wątpliwości, nie wahaj się zapytać geodetę o wyjaśnienia. Lepiej rozwiać je na tym etapie, niż mierzyć się z kosztownymi konsekwencjami w przyszłości.
