Wymiana unifonu w bloku może wydawać się skomplikowanym zadaniem, ale z odpowiednim przewodnikiem i podstawowymi narzędziami, możesz to zrobić samodzielnie. Ten artykuł to praktyczny poradnik krok po kroku, który pomoże Ci prawidłowo podłączyć lub wymienić słuchawkę domofonu w bloku z instalacją dwuprzewodową, minimalizując ryzyko błędów i zapewniając bezproblemowe działanie.
Samodzielna wymiana unifonu dwuprzewodowego kluczowe kroki do prawidłowego działania
- Kompatybilność: Zawsze sprawdź typ systemu (np. Cyfral, Urmet) i upewnij się, że nowy unifon jest kompatybilny z centralką w bloku.
- Dwa przewody: W instalacji dwuprzewodowej kluczowe jest prawidłowe podłączenie polaryzacji (L+ i L-).
- Zworki: Pamiętaj o konfiguracji zworek (jumperów) w nowym unifonie, aby ustawić numer mieszkania to najczęstsza przyczyna problemów.
- Narzędzia: Przygotuj podstawowe narzędzia, takie jak śrubokręty, kombinerki i próbnik napięcia; multimetr jest bardzo pomocny.
- Bezpieczeństwo: Zawsze postępuj ostrożnie i wyłącz zasilanie, jeśli jest to możliwe lub wątpliwe.
Przygotowanie do wymiany unifonu: co musisz wiedzieć, zanim zaczniesz?
Czy na pewno masz instalację 2-przewodową? Jak to zweryfikować?
W większości polskich bloków mieszkalnych dominują cyfrowe systemy domofonowe, które wykorzystują instalację dwuprzewodową. Jak to sprawdzić? Najprościej jest zdjąć obudowę starego unifonu i policzyć przewody wychodzące ze ściany. Zazwyczaj zobaczysz dwa główne przewody podłączone do zacisków L+ i L-. Czasami, szczególnie w starszych budynkach, może ich być więcej, ale aktywne i używane do komunikacji są tylko dwa. W systemach dwuprzewodowych kluczowe jest prawidłowe podłączenie polaryzacji, czyli rozróżnienie przewodu "plusowego" (L+) od "minusowego" (L-).
Klucz do sukcesu: Jak sprawdzić, jaki model domofonu będzie pasował do Twojego bloku?
Zanim kupisz nowy unifon, musisz bezwzględnie upewnić się, że będzie on kompatybilny z centralką (kasetą zewnętrzną) zainstalowaną w Twoim bloku. To absolutnie kluczowa informacja! Najpewniejszym źródłem tej wiedzy jest administracja budynku lub spółdzielnia mieszkaniowa. Zapytaj o producenta i model systemu domofonowego (np. Cyfral, Urmet, Laskomex). Zakup niekompatybilnego modelu uniemożliwi poprawne działanie, a w najgorszym wypadku może nawet doprowadzić do uszkodzenia systemu. Nie ryzykuj, zawsze sprawdź!
Analogowy czy cyfrowy? Dlaczego to najważniejsze pytanie, jakie musisz sobie zadać
Rozróżnienie między systemem analogowym a cyfrowym jest fundamentalne. Jak wspomniałam, w nowoczesnych i większości starszych bloków dominują cyfrowe systemy dwuprzewodowe. W systemach analogowych często spotyka się więcej przewodów (np. 4, 5, 6), gdzie każdy odpowiada za inną funkcję (słuchawka, mikrofon, dzwonek, masa, otwieranie drzwi). Unifon musi być przeznaczony do odpowiedniego typu systemu. Jeśli masz system cyfrowy, potrzebujesz unifonu cyfrowego. Jeśli analogowy, analogowego. Próba podłączenia unifonu analogowego do systemu cyfrowego (lub odwrotnie) zakończy się niepowodzeniem.
Niezbędne narzędzia do wymiany unifonu: co przygotować?
Aby wymiana przebiegła sprawnie i bezpiecznie, warto mieć pod ręką kilka podstawowych narzędzi.
Podstawowy zestaw: Śrubokręt, kombinerki i próbnik napięcia
- Śrubokręty: Z pewnością przydadzą się zarówno śrubokręt krzyżakowy, jak i płaski, do odkręcenia obudowy starego unifonu i zamocowania nowego.
- Małe kombinerki lub ściągacz izolacji: Będą pomocne przy ściąganiu izolacji z przewodów, jeśli zajdzie taka potrzeba, oraz do precyzyjnego manipulowania nimi.
- Próbnik napięcia: To narzędzie jest absolutnie kluczowe dla Twojego bezpieczeństwa. Pozwala sprawdzić, czy w przewodach nie ma napięcia, zanim zaczniesz je odłączać. Zawsze upewnij się, że przewody są bezpieczne!
Narzędzie dla zaawansowanych: Dlaczego multimetr może oszczędzić Ci nerwów?
Multimetr, czyli miernik uniwersalny, to narzędzie, które może okazać się nieocenione, zwłaszcza gdy kolory przewodów są niejasne lub nie masz pewności co do polaryzacji. Pozwala on na precyzyjne zmierzenie napięcia i identyfikację żył L+ i L-. Dzięki temu minimalizujesz ryzyko błędnego podłączenia, które mogłoby uszkodzić unifon lub nawet całą instalację. Jeśli masz dostęp do multimetru i potrafisz się nim posługiwać, gorąco polecam go użyć.
Bezpieczny demontaż starego unifonu: instrukcja krok po kroku.
Demontaż starego urządzenia to pierwszy krok do sukcesu. Pamiętaj o ostrożności!
Krok 1: Zdejmujemy obudowę i robimy zdjęcie Twoja tajna broń

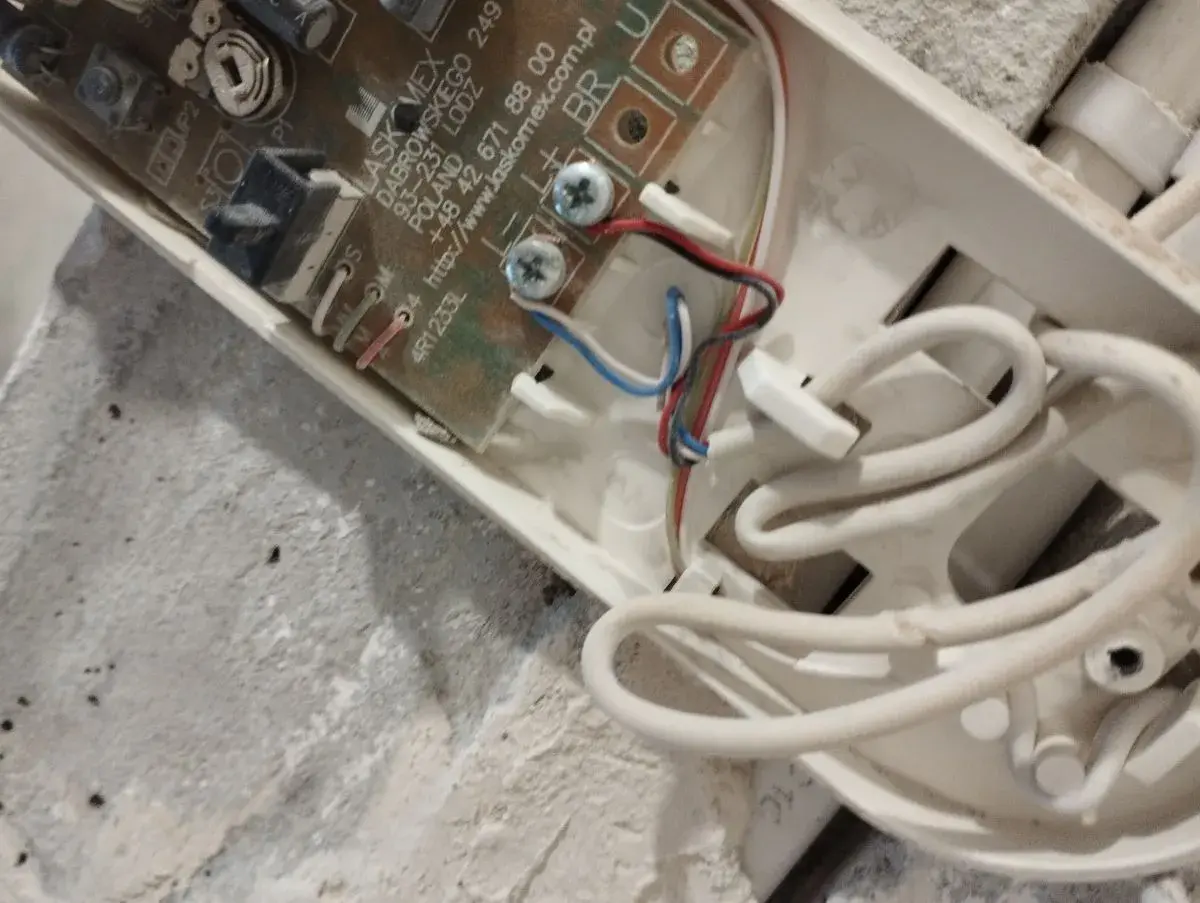

Zacznij od delikatnego zdjęcia obudowy starego unifonu. Zazwyczaj jest ona mocowana na zatrzaski lub kilka małych śrubek. Po jej zdjęciu zobaczysz płytkę drukowaną z podłączonymi przewodami. W tym momencie wykonaj kluczowy ruch: zrób wyraźne zdjęcie podłączonych przewodów. To Twoja "tajna broń"! W razie jakichkolwiek wątpliwości podczas montażu nowego urządzenia, będziesz mieć punkt odniesienia. Zaufaj mi, to oszczędzi Ci mnóstwo czasu i nerwów.
Krok 2: Oznaczanie przewodów, czyli jak nie pogubić się w kablach
Jeśli zdjęcie nie daje Ci pełnej pewności lub po prostu chcesz mieć podwójne zabezpieczenie, możesz dodatkowo oznaczyć przewody. Użyj kawałka taśmy izolacyjnej i opisz, który przewód to L+ i L-, lub po prostu oznacz je różnymi kolorami taśmy. To szczególnie przydatne, gdy przewody mają ten sam kolor lub są już stare i trudne do rozróżnienia.
Krok 3: Bezpieczne odłączanie starej słuchawki
Przed odłączeniem przewodów, zawsze upewnij się, że nie ma w nich napięcia. Użyj próbnika napięcia, dotykając nim do każdego przewodu. Jeśli próbnik nie zaświeci się, możesz bezpiecznie odłączyć przewody od zacisków starego unifonu. Jeśli masz możliwość odcięcia zasilania całego domofonu w bloku (np. poprzez bezpieczniki w piwnicy), zrób to. Jeśli nie, postępuj bardzo ostrożnie, aby przewody nie dotykały się nawzajem ani innych metalowych elementów.
Montaż nowego unifonu dwuprzewodowego: szczegółowy przewodnik.
Krok 1: Identyfikacja żył L+ i L- (plus i minus) co zrobić, gdy kolory nic nie mówią?
W systemach dwuprzewodowych polaryzacja jest absolutnie kluczowa. Nawet jeśli masz zdjęcie starego podłączenia, kolory przewodów często bywają mylące i nie zawsze odpowiadają standardom. Najpewniejszą metodą identyfikacji żył L+ i L- jest użycie multimetru. Ustaw multimetr na pomiar napięcia stałego (DCV) i przyłóż sondy do przewodów. Jeśli odczytasz dodatnie napięcie (np. +12V), przewód podłączony do czerwonej sondy to L+, a do czarnej to L-. Jeśli odczytasz ujemne napięcie (np. -12V), oznacza to, że sondy są podłączone odwrotnie zamień je miejscami. Jeśli nie masz multimetru, pozostaje metoda prób i błędów, która jest jednak ryzykowna i może prowadzić do uszkodzenia unifonu lub systemu. W takim przypadku, jeśli unifon nie działa po pierwszym podłączeniu, spróbuj zamienić przewody miejscami. Pamiętaj, że zawsze robisz to na własne ryzyko.

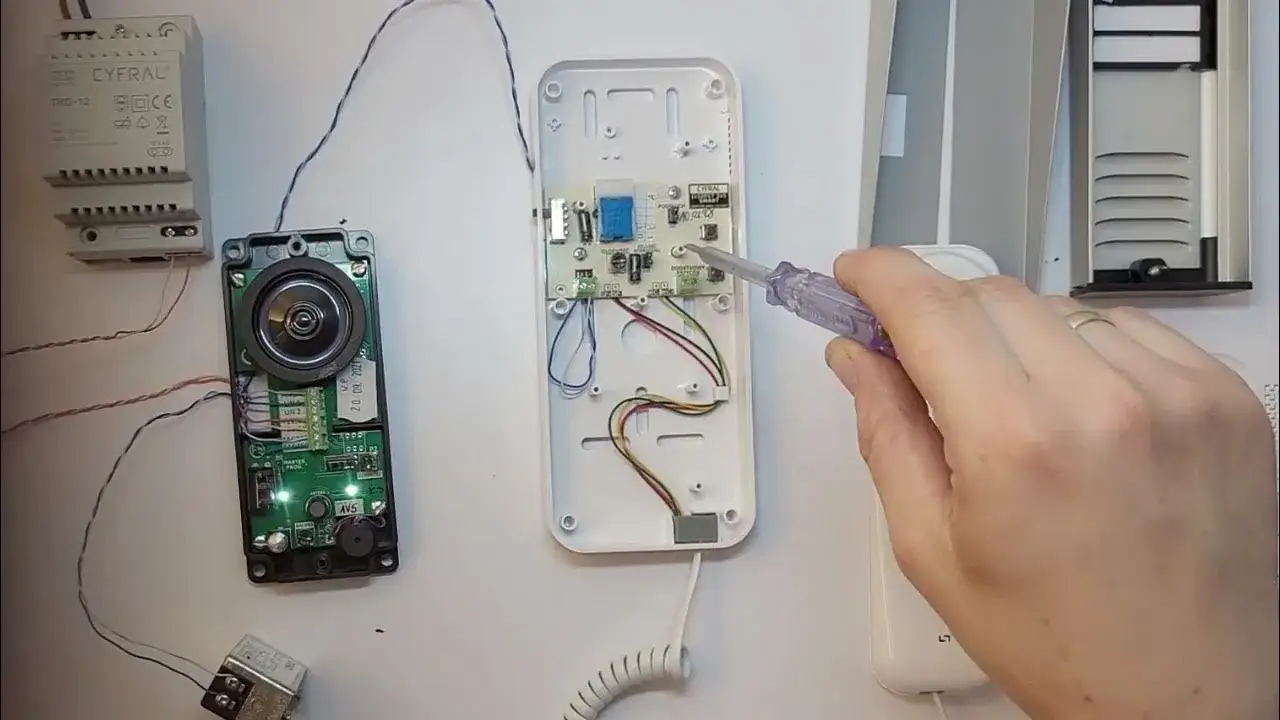

Krok 2: Prawidłowe podpięcie przewodów do zacisków w nowym unifonie
Gdy już zidentyfikujesz przewody L+ i L-, czas na podłączenie ich do nowego unifonu. Zawsze kieruj się instrukcją producenta nowego urządzenia! Każdy unifon ma oznaczone zaciski, do których należy podłączyć poszczególne żyły. Zazwyczaj będą to L+ i L-. Upewnij się, że przewody są dobrze wciśnięte w zaciski i mocno przykręcone, aby zapewnić stabilne połączenie. Luźne połączenia to częsta przyczyna problemów z działaniem domofonu.
Krok 3: Konfiguracja zworek jak poprawnie "wpisać" numer swojego mieszkania?
To jest najważniejszy krok w systemach cyfrowych i najczęstsza przyczyna problemów po wymianie unifonu! W systemach cyfrowych, aby unifon wiedział, że należy do Twojego mieszkania, musisz "zakodować" w nim numer lokalu za pomocą zworek (małych plastikowych elementów, które zakłada się na bolce na płytce drukowanej, zwanych jumperami). Bez prawidłowego ustawienia zworek, unifon po prostu nie będzie działał nie zadzwoni, nie pozwoli na rozmowę ani otwarcie drzwi. Schemat ustawienia zworek dla konkretnego numeru mieszkania znajduje się zawsze w instrukcji obsługi nowego unifonu. Każdy producent (np. Cyfral, Urmet) ma swój własny system kodowania, więc nie ma uniwersalnego rozwiązania. Dokładnie przestudiuj instrukcję i ustaw zworki zgodnie z numerem Twojego mieszkania.
Krok 4: Solidne przymocowanie nowego urządzenia do ściany
Po podłączeniu przewodów i ustawieniu zworek, czas na estetyczne i stabilne zamocowanie unifonu do ściany. Ostrożnie ułóż przewody w obudowie, tak aby nie były przygniecione i nie przeszkadzały w zamknięciu. Następnie przykręć unifon do ściany w miejscu starego urządzenia, używając odpowiednich śrub. Na koniec załóż zewnętrzną obudowę. Upewnij się, że wszystko jest solidnie zamocowane i wygląda estetycznie.
Testowanie nowego unifonu: upewnij się, że wszystko działa.
Po montażu czas na serię testów, aby upewnić się, że wszystko działa jak należy.
Test dzwonienia: Poproś sąsiada o pomoc
Najprostszym sposobem na sprawdzenie, czy unifon dzwoni, jest poproszenie sąsiada lub innej osoby o zadzwonienie z panelu zewnętrznego. Upewnij się, że dźwięk dzwonka jest wyraźny i odpowiednio głośny. Jeśli unifon nie dzwoni, wróć do kroku 3 w sekcji montażu i sprawdź konfigurację zworek. To najczęstsza przyczyna braku dzwonka.
Test rozmowy i nasłuchu: Czy słyszysz i jesteś słyszany?
Po odebraniu połączenia, sprawdź jakość rozmowy. Czy słyszysz osobę dzwoniącą wyraźnie? Czy ona słyszy Ciebie? Upewnij się, że dźwięk nie jest zniekształcony, zbyt cichy lub przerywany. Jeśli występują problemy z dźwiękiem, może to wskazywać na błędną polaryzację przewodów lub problem z samym unifonem.
Test otwierania drzwi: Sprawdzenie działania elektrozaczepu
Na koniec naciśnij przycisk otwierania drzwi w unifonie. Powinieneś usłyszeć charakterystyczny dźwięk elektrozaczepu w drzwiach wejściowych do budynku. Upewnij się, że drzwi faktycznie się otwierają. Jeśli przycisk nie reaguje, może to być spowodowane nieprawidłowym podłączeniem, niekompatybilnością lub problemem z samym elektrozaczepem.
Rozwiązywanie problemów: najczęstsze usterki po wymianie unifonu.
Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Oto najczęstsze problemy i ich rozwiązania.
Problem: Domofon nie dzwoni. Gdzie szukać przyczyny?
To zdecydowanie najczęstszy problem po wymianie unifonu w systemach cyfrowych. Prawie zawsze przyczyną jest nieprawidłowa konfiguracja zworek kodujących numer mieszkania. Wróć do instrukcji obsługi nowego unifonu i bardzo dokładnie sprawdź, czy zworki są ustawione zgodnie z numerem Twojego mieszkania. Nawet jedna zworka w złym miejscu może uniemożliwić dzwonienie.
Problem: Nie słychać rozmówcy lub rozmówca mnie nie słyszy
Problemy z dźwiękiem, takie jak brak nasłuchu lub brak mikrofonu, często wskazują na zamienioną polaryzację przewodów (L+ i L-). Spróbuj zamienić przewody miejscami w zaciskach unifonu. Jeśli to nie pomoże, problem może leżeć w uszkodzeniu samego unifonu lub, rzadziej, w problemach z instalacją w bloku.
Problem: Przycisk otwierania drzwi nie reaguje
Brak reakcji przycisku otwierania drzwi może mieć kilka przyczyn. Po pierwsze, ponownie sprawdź, czy polaryzacja przewodów L+ i L- jest prawidłowa. Czasami błędne podłączenie wpływa również na tę funkcję. Po drugie, upewnij się, że unifon jest w pełni kompatybilny z systemem w bloku niektóre niekompatybilne modele mogą mieć problemy z obsługą elektrozaczepu. W rzadkich przypadkach może to być również uszkodzenie samego przycisku w unifonie lub problem z instalacją domofonową.
Przeczytaj również: Zabudowa balkonu w bloku: Koszty, formalności i opłacalność 2026
Problem: Słuchawka piszczy lub buczy co to oznacza?
Piszczenie lub buczenie słuchawki to sygnał, że występuje fundamentalny błąd w podłączeniu. Najczęściej oznacza to zamienione przewody (odwrotna polaryzacja) lub nawet zwarcie. Natychmiast odłącz unifon i bardzo dokładnie sprawdź wszystkie połączenia. Upewnij się, że żaden z przewodów nie dotyka metalowych części obudowy lub innych przewodów. Może to również świadczyć o niekompatybilności sprzętu, jeśli unifon nie jest przeznaczony do Twojego typu instalacji.
